Een aparte PV-verdeler kan nuttig zijn wanneer meerdere zonne-energiecomponenten moeten worden samengebracht, wanneer de hoofdgroepenkast onvoldoende ruimte heeft of wanneer een verdeler dichter bij de omvormers een logischere installatie oplevert. De inhoud van zo'n verdeler wordt bepaald door de AC-zijde van het PV-systeem.

Begin daarom niet met het aantal zonnepanelen, maar met de omvormers en de elektrische architectuur.

Wanneer is een aparte PV-verdeler handig?

Een losse PV-verdeler kan interessant zijn bij:

• meerdere omvormers;
• micro-omvormers met afzonderlijke AC-takken;
• beperkte ruimte in de hoofdgroepenkast;
• een lange afstand tussen hoofdverdeler en PV-techniek;
• combinatie met batterij of energiemeting;
• behoefte aan duidelijke scheiding tussen woning- en PV-componenten;
• uitbreiding van een bestaande installatie.

De verdeler moet altijd onderdeel blijven van het totale ontwerp en mag geen losstaand "kastje voor zonnepanelen" worden zonder coördinatie met de hoofdverdeler.

Stap 1: inventariseer de omvormers

Noteer per omvormer:

• merk en type;
• maximaal AC-vermogen;
• maximale AC-stroom;
• aantal fasen;
• aanbevolen of vereiste beveiliging;
• aardlekvoorschriften;
• informatie over overspanningsbeveiliging.

Bij micro-omvormers kijk je naar de totale AC-tak en het maximale aantal modules per circuit volgens het systeemontwerp.

Stap 2: bepaal de voedingsrichting naar de hoofdverdeler

De PV-verdeler moet via een correct gedimensioneerde kabel op de hoofdinstallatie worden aangesloten. De maximaal mogelijke stroom, kabellengte, aanlegwijze en beveiliging bepalen de benodigde doorsnede.

Omdat de verdeler vermogen teruglevert, moet ook duidelijk zijn hoe stroom door de hoofdverdeler en hoofdverbindingen kan lopen.

Stap 3: 1-fase of 3-fase verdeler

Bij één 1-faseomvormer kan een compacte verdeler voldoende zijn. Bij meerdere 1-fasebronnen in een 3-fasewoning kan faseverdeling relevant zijn. Bij een 3-faseomvormer moet de verdeler vanzelfsprekend meerfasig worden ontworpen.

Kies niet uitsluitend op basis van paneelvermogen. De omvormer bepaalt de AC-aansluiting.

Stap 4: kies de juiste beveiligingen

Installatieautomaten of aardlekautomaten worden geselecteerd op de werkelijke circuitgegevens. Het type aardlekbeveiliging moet passen bij de omvormer en het normkader.

Fabrikanten kunnen aangeven dat een bepaald type RCD nodig is of dat de omvormer interne functies bevat die in het ontwerp moeten worden meegenomen. Volg die documentatie.

Stap 5: beoordeel overspanningsbeveiliging

NEN 1010 bevat voor PV-systemen specifieke bepalingen over transiënte overspanningen. Bij systemen met een externe bliksembeveiligingsinstallatie of lange kabeltrajecten kan de keuze en positionering van SPD's extra belangrijk zijn.

Beoordeel AC- en DC-zijde als één bliksem- en overspanningsconcept. Plaats niet automatisch één willekeurige SPD in de PV-verdeler en beschouw het onderwerp daarmee als afgerond.

Stap 6: maak ruimte voor meten en onderhoud

Een PV-verdeler kan naast beveiligingen ook meetcomponenten, energiemeters of koppelingen met een energiemanagementsysteem bevatten. Reserveer daarvoor ruimte wanneer die functies concreet gepland zijn.

Zorg daarnaast voor een duidelijke groepenverklaring en labeling van de omvormers en circuits. Bij meerdere bronnen is goede identificatie extra belangrijk voor veilig onderhoud.

PV-verdeler en thuisbatterij

Als een batterij later wordt toegevoegd, kan de architectuur veranderen. Een AC-gekoppelde batterij krijgt mogelijk een eigen circuit; een hybride omvormer kan juist PV en opslag combineren.

Plan daarom vrije ruimte wanneer energieopslag waarschijnlijk is, maar kies de uiteindelijke componenten pas bij het specifieke batterijsysteem.

Hoofdverdeler blijft leidend

Een extra PV-verdeler creëert fysieke ruimte, maar verhoogt niet automatisch de capaciteit van de hoofdaansluiting of de interne belastbaarheid van de hoofdgroepenkast. Controleer daarom altijd hoe de extra opwekking in het totale systeem wordt opgenomen.

Bij twijfel moet een installateur de maximale stromen in alle relevante delen van de installatie beoordelen.

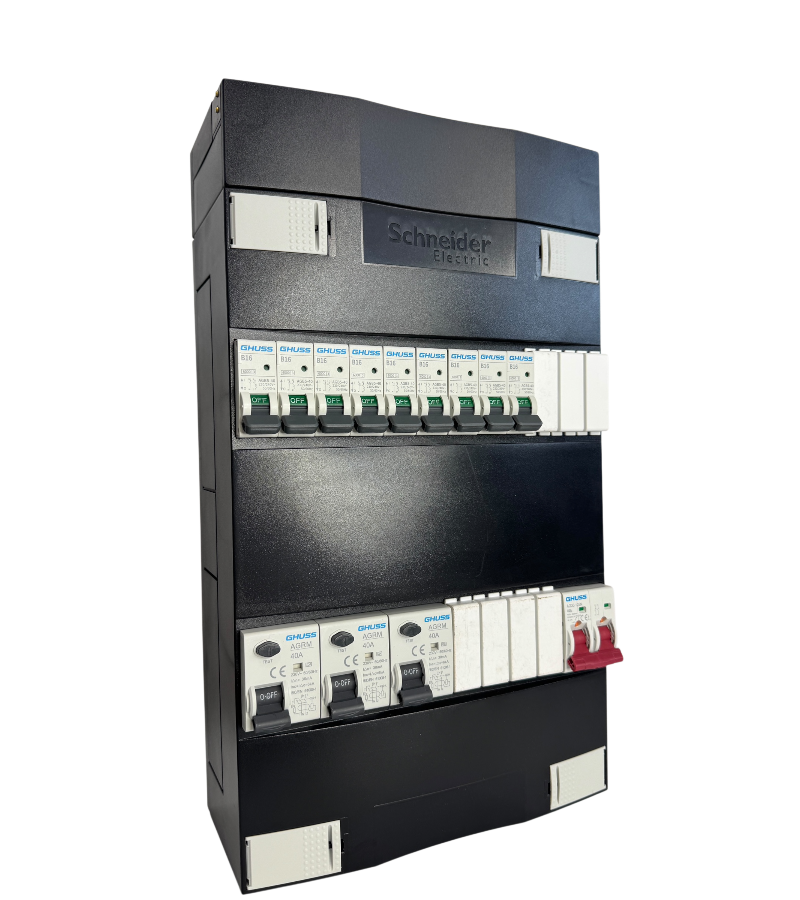

PV-verdeler samenstellen bij Elektrababa

Gebruik de omvormergegevens als startpunt. Selecteer daarna de behuizing, fase-uitvoering, beveiliging en eventuele aanvullende componenten. Houd de opbouw overzichtelijk en reserveer alleen ruimte voor uitbreidingen die realistisch zijn.Wanneer de PV-verdeler onderdeel is van een grotere aanpassing van de woningverdeler, gebruik dan ook de Elektrababa-groepenkastconfigurator om hoofdverdeler en uitbreiding logisch op elkaar af te stemmen.

Veelgestelde vragen over PV-verdelers

Heb ik altijd een aparte PV-verdeler nodig?

Nee. Als de hoofdgroepenkast voldoende ruimte en capaciteit heeft, kan de PV-aansluiting daarin worden geïntegreerd.Wanneer een aparte verdeler wél logisch is, kan een modulaire GHUSS-opbouw interessant zijn omdat een aanvullende behuizing overzichtelijk naast de hoofdverdeler kan worden gekoppeld in plaats van alle PV-componenten in een volle bestaande kast te plaatsen.

Kan ik meerdere omvormers in één PV-verdeler aansluiten?

Dat kan wanneer de verdeler en voeding daarop zijn ontworpen. Iedere omvormer of AC-tak moet correct worden beveiligd.

Moet een PV-verdeler een aardlekschakelaar hebben?

De aardlekopbouw hangt af van de omvormers, installatie en geldende eisen. Er is geen universele oplossing voor ieder PV-systeem.

Is een SPD verplicht?

Dat wordt vanuit het normkader en de installatieomstandigheden bepaald. Laat overspanningsbescherming als geheel beoordelen.

Kan de PV-verdeler naast de omvormer hangen?

Dat kan praktisch zijn, mits de locatie, behuizing, omgeving en kabelverbinding naar de hoofdinstallatie geschikt zijn.
