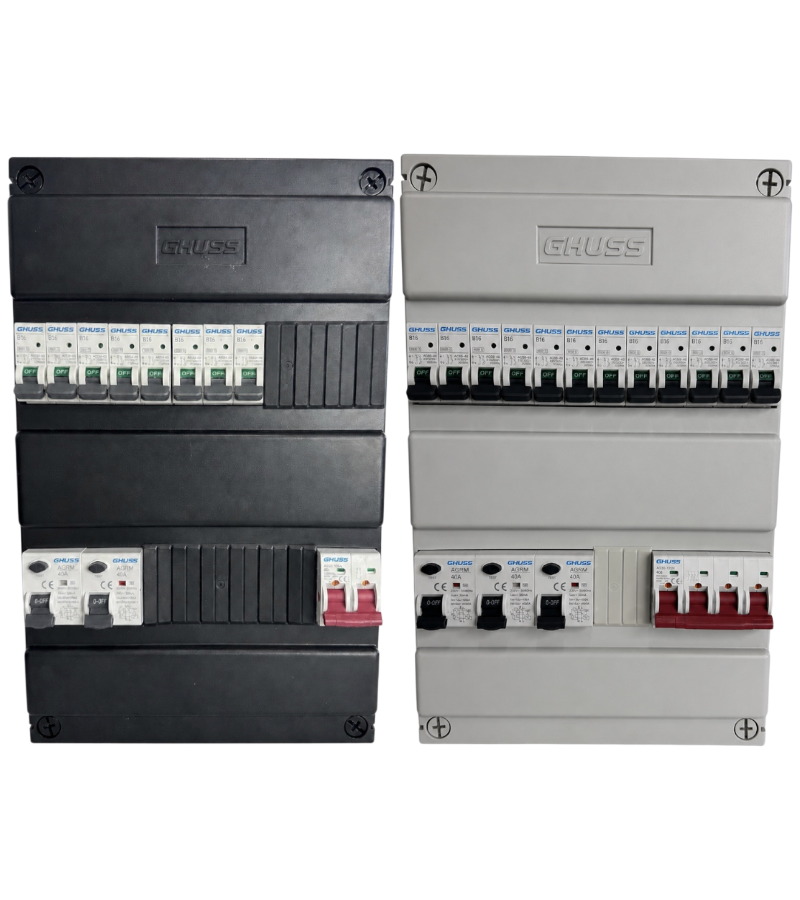

GHUSS groepenkast

GHUSS is ontwikkeld vanuit een eenvoudige praktijkvraag: waarom moet een installateur zich aanpassen aan een krappe groepenkast als de groepenkast ook kan worden ontworpen rond de manier waarop een installateur werkelijk werkt? Vanuit jarenlange ervaring met het vervangen en monteren van tienduizenden groepenkasten ontstond een behuizing waarin werkruimte, invoermogelijkheden, bereikbaarheid en uitbreiding centraal staan.

De GHUSS groepenkast is bedoeld als basis voor moderne 1-fase- en 3-fase-installaties. De kast kan worden gebruikt voor standaard woninggroepen, maar ook als onderdeel van installaties met elektrisch koken, zonnepanelen, laadpalen, warmtepompen en andere uitbreidingen. Bekijk de website van GHUSS voor meer informatie.

Ontwikkeld vanuit montagepraktijk

Veel eigenschappen van een groepenkast worden pas belangrijk wanneer je hem daadwerkelijk moet monteren. Hoe makkelijk komen de installatiebuizen binnen? Kun je bedrading achter de componenten kwijt? Kun je later nog bij de aansluitingen? Moet je boren of zagen voor een leiding die vanaf de zijkant komt? En wat gebeurt er als de woning vijf jaar later wordt uitgebreid?

GHUSS is vanuit zulke dagelijkse situaties ontwikkeld. De behuizing is niet alleen beoordeeld op hoeveel modulen erin passen, maar ook op hoeveel bruikbare ruimte de installateur rondom die modulen overhoudt en montagegemak. Lees ook wat Engineers Online over de ontwikkeling van het modulaire groepenkastsysteem schrijft.

Meer interne werkruimte

Een groepenkast wordt niet overzichtelijk doordat componenten zo dicht mogelijk op elkaar staan. Voor een nette montage is ruimte nodig voor draadvoering, bochten, verbindingsmateriaal en controle van aansluitpunten.

GHUSS biedt daarom extra ruimte rondom en achter de modulaire componenten. Dat kan vooral voordeel geven bij renovatie, wanneer bestaande bedrading niet altijd exact op de ideale lengte of positie uitkomt. Ook bij nieuwbouw maakt een ruimere kast het makkelijker om consequent en overzichtelijk te bedraden.

Praktische voordelen zijn onder meer:

• meer ruimte voor draadvoering;
• beter bereikbare aansluitpunten;
• minder noodzaak om bedrading strak tussen componenten te proppen;
• eenvoudiger visuele controle;
• meer vrijheid bij latere wijzigingen;
• een nettere eindafwerking.

Verhoogde en uitneembare DIN-rail

De positie van de DIN-rail bepaalt hoeveel ruimte er achter installatieautomaten, aardlekschakelaars, aardlekautomaten en andere modulaire componenten beschikbaar blijft. GHUSS gebruikt een verhoogde railopbouw om extra bedradingsruimte te creëren.

De railconstructie is bovendien uitneembaar zonder dat de installateur eerst een ingewikkelde demontage hoeft uit te voeren. Dat kan handig zijn bij voorbedrading, controle en aanpassing van de kast.

Een afneembare rail is geen doel op zichzelf. Het voordeel zit in de toegang tot het deel van de kast dat bij een traditionele vaste rail lastiger bereikbaar kan zijn.

Acht zij-invoeren

Leidingen komen in de praktijk niet altijd netjes van boven of onder. Vooral bij renovaties kan een leidingroute vanaf links of rechts de meest logische oplossing zijn. GHUSS heeft daarom vier zij-invoeren per zijde.

De zij-invoeren kunnen worden gebruikt voor kabel- en leidingdoorvoer en bieden geïntegreerde mogelijkheden voor verschillende gangbare invoermaten. Bij gekoppelde kasten kunnen ze bovendien worden gebruikt om bedrading van de ene kast naar de andere te voeren.

Dat maakt de kast flexibel voor situaties zoals:

• een bestaande leidingroute langs de zijkant;
• beperkte ruimte boven de kast;
• koppeling van een extra verdeler;
• uitbreiding voor PV of EV;
• een installatie onder een trap of schuin vlak;
• technische ruimten met afwijkende kabelroutes.

Meerdere buisinvoermogelijkheden

Naast de zij-invoeren is ook de reguliere leidinginvoer ontworpen om de installateur keuze te geven. Bij een grote woninginstallatie komen vaak veel buizen samen op een relatief klein oppervlak. Een goede verdeling van invoerpunten helpt om kruisende leidingen en onnodig scherpe bochten te beperken.

Bij renovatie is die flexibiliteit extra belangrijk, omdat bestaande buizen meestal niet opnieuw op de ideale positie kunnen worden aangelegd.

Modulair koppelen en later uitbreiden

De elektrische installatie van een woning verandert steeds vaker tijdens de levensduur van de groepenkast. Waar vroeger een paar extra groepen voldoende waren, kunnen tegenwoordig complete nieuwe functies worden toegevoegd: laadpunt, warmtepomp, PV, thuisbatterij, airco of elektrische boiler.

GHUSS is modulair opgezet zodat meerdere behuizingen aan elkaar kunnen worden gekoppeld. Hierdoor hoeft een toekomstige uitbreiding niet per definitie in de resterende vrije hoekjes van de oorspronkelijke kast te worden geperst.

Een tweede gekoppelde kast kan bovendien helpen functies overzichtelijk te scheiden, bijvoorbeeld wanneer een woningverdeler later een aparte uitbreiding voor duurzame installaties krijgt.

Passieve ventilatie als onderdeel van het ontwerp

Elektrische componenten produceren warmte. Hoeveel warmte ontstaat, hangt af van belasting, componenten, omgeving en montage. GHUSS heeft een passieve ventilatieconstructie in de behuizing die natuurlijke luchtbeweging ondersteunt.

Dat vervangt nooit een correcte technische dimensionering. Een te zwaar belaste installatie wordt niet veilig door ventilatie alleen. De ventilatie is bedoeld als aanvullende ontwerpmaatregel naast ruimte rondom componenten en een juiste elektrische opbouw.

Getest volgens de IEC 62208-norm

De GHUSS-behuizing is getest volgens de IEC 62208-norm. Deze internationale norm heeft betrekking op lege behuizingen voor laagspanningsschakel- en verdeelinrichtingen. Daarmee wordt de technische beoordeling van de behuizing gekoppeld aan een herkenbaar normatief kader. Voor de actuele afmetingen, uitvoeringen en de exacte productspecificaties blijft de technische documentatie van het betreffende GHUSS-product leidend.

Uitvoeringen voor verschillende installaties

GHUSS kan worden toegepast als basis voor verschillende configuraties. Denk aan:

• 1-fase groepenkasten;
• 3-fase groepenkasten;
• uitvoeringen met installatieautomaten en aardlekschakelaars;
• uitvoeringen met aardlekautomaten;
• compacte kasten;
• grotere of gekoppelde opstellingen;
• uitbreidingskasten voor toekomstige functies.

Welke uitvoering passend is, wordt bepaald door het groepenplan en de apparatuur, niet alleen door het aantal beschikbare modules.

GHUSS voor installateurs

Voor een installateur telt niet alleen de inkoopprijs van een kast, maar de totale montagetijd. Als invoeren logisch zitten, bedrading bereikbaar blijft en minder aanvullende invoerdelen nodig zijn, kan dat tijdens een serie installaties veel handelingen schelen.

Daarom is GHUSS vooral gericht op praktisch montagegemak: ruimte waar je die gebruikt, meerdere leidingroutes en een constructie die ook bij uitbreiding toegankelijk blijft.

GHUSS voor woningeigenaren

Een woningeigenaar ziet de groepenkast meestal alleen wanneer er een storing is of een uitbreiding plaatsvindt. Juist daarom is een overzichtelijke en uitbreidbare basis waardevol. De kast moet vandaag veilig functioneren en later nog logisch kunnen worden aangepast.

Voor een woning die in de komende jaren verder elektrificeert, is fysieke uitbreidbaarheid vaak minstens zo belangrijk als het huidige aantal groepen.

Eerste generatie GHUSS in de markt

EMAT DistriFlow maakt gebruik van de eerste generatie GHUSS-groepenkasten. Sindsdien is GHUSS volledig verder ontwikkeld tot een nieuwe en aantoonbaar verbeterde tweede generatie. De nieuwste GHUSS-groepenkasten bieden meer montageruimte, meer geïntegreerde functies, betere ventilatievoorzieiningen, meer invoermogelijkheden en uitgebreidere modulaire koppelmogelijkheden.

GHUSS groepenkast bestellen

Bekijk de beschikbare GHUSS-kasten en componenten of stel een complete configuratie samen met onze geavanceerde groepenkast generator. Gebruik daarbij het groepenplan, de netaansluiting en de gegevens van zware apparatuur als uitgangspunt.

Wil je GHUSS volledig op jouw situatie afstemmen, gebruik dan ook de Elektrababa-groepenkastconfigurator. Daarmee kun je de ruime en modulaire GHUSS-behuizing combineren met de fase-uitvoering, groepen en functies die jouw installatie nodig heeft.

CTA: Bekijk GHUSS groepenkasten

Veelgestelde vragen over GHUSS

Is GHUSS alleen voor professionele installateurs?

Nee. De kast wordt door installateurs gemonteerd, maar kan worden toegepast in woninginstallaties van zowel particuliere als zakelijke klanten.

Kan GHUSS worden uitgebreid?

Ja. De behuizing is modulair ontworpen en kan, afhankelijk van de gekozen uitvoering en beschikbare ruimte, met andere GHUSS-behuizingen worden gekoppeld.

Kan ik ABB-, Hager-, Eaton- of andere DIN-componenten in een GHUSS-behuizing plaatsen?

Een standaard DIN-rail maakt veel modulaire componenten fysiek monteerbaar, maar een complete verdeler moet als samenstelling technisch correct zijn. Gebruik alleen combinaties die passen bij de documentatie en het ontwerp van de kast.

Is GHUSS geschikt voor zonnepanelen en laadpalen?

De behuizing kan onderdeel zijn van zulke installaties. Welke beveiligingscomponenten nodig zijn, hangt af van de daadwerkelijke PV- of EV-installatie.

Waar kan ik de actuele technische gegevens vinden?

De GHUSS-behuizing is getest volgens de IEC 62208-norm. Gebruik de productpagina en bijbehorende technische documentatie voor de actuele afmetingen, uitvoeringen en productspecificaties.

Bekijk hieronder de uitgebreide video-animatie!
