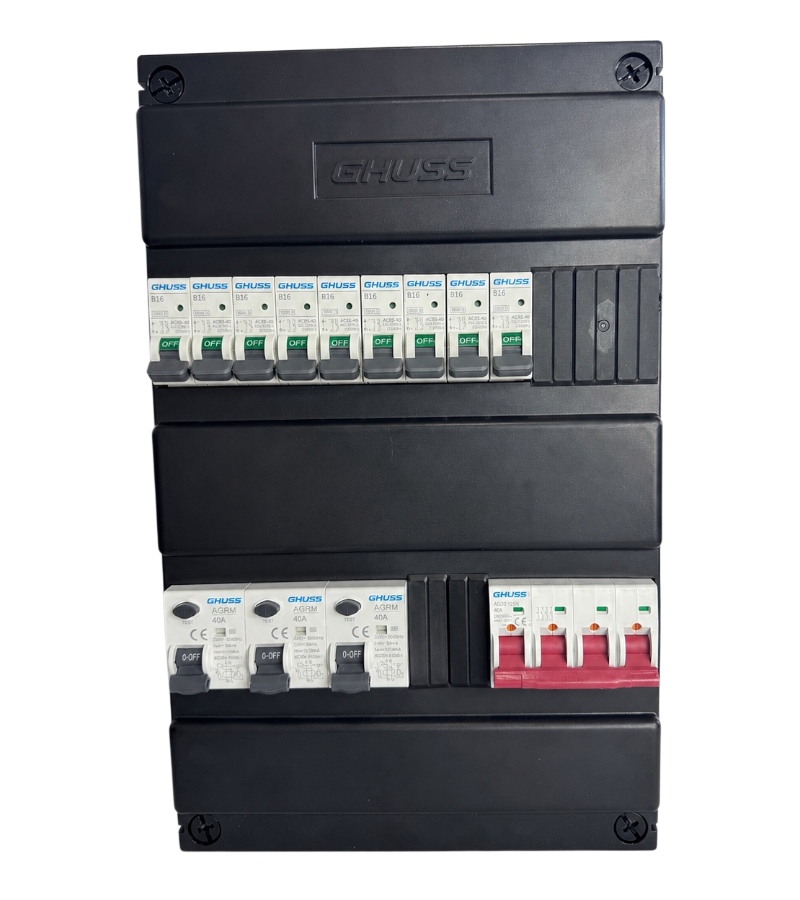

3-fase groepenkast

Een 3-fase groepenkast is de logische basis wanneer de woning een 3-fasenaansluiting heeft of daarop wordt voorbereid. In plaats van één fase zijn drie fasen beschikbaar. Daardoor kan het totale beschikbare vermogen groter zijn en kunnen zware 3-faseverbruikers rechtstreeks over meerdere fasen worden aangesloten.

Voor moderne woningen is dat relevant omdat steeds meer functies elektrisch worden: koken, verwarmen, rijden, koelen, opwekken en opslaan. Een 3-fasegroepenkast maakt zo'n installatie niet automatisch goed; de kracht zit in een correcte verdeling van groepen en een ontwerp dat past bij de werkelijke belastingen.

Wat is een 3-fase groepenkast?

Een 3-fase groepenkast verdeelt de elektrische installatie over drie fasen. Normale 230V-eindgroepen kunnen op afzonderlijke fasen worden aangesloten, terwijl geschikte 3-faseapparatuur alle drie de fasen gebruikt.

Een veelvoorkomende Nederlandse huisaansluiting is 3 x 25 A. Netbeheerders geven hiervoor ongeveer 17 kW totaal beschikbaar vermogen op. Dat is duidelijk meer dan bij 1 x 35 A en biedt meer ruimte om verschillende elektrische toepassingen tegelijk te gebruiken.

Waarom kiezen voor 3-fase?

3-fase wordt vooral interessant wanneer meerdere grotere belastingen samenkomen. Denk aan:

• inductiekoken;
• laadpaal;
• warmtepomp;
• grotere PV-omvormer;
• thuisbatterij met meerfasige omvormer;
• sauna of werkplaatsapparatuur;
• meerdere elektrische boilers of airco's.

Niet ieder apparaat uit deze lijst vereist per definitie 3-fase. De combinatie en het totale ontwerp bepalen of een 3-fasenaansluiting wenselijk is.

De fasen goed verdelen

Een belangrijk voordeel van 3-fase is dat 1-fase-eindgroepen over L1, L2 en L3 kunnen worden verdeeld. Een goede verdeling voorkomt dat één fase structureel zwaar wordt belast terwijl op de andere fasen nog capaciteit beschikbaar is.

Bij het ontwerp kijk je daarom niet alleen naar aantallen groepen. Een wasmachinegroep, oven en 1-fase-PV-omvormer kunnen elektrisch heel anders bijdragen dan enkele lichte verlichtingsgroepen. De werkelijke belastingen en gelijktijdigheid zijn belangrijk.

3-fase groepenkast voor inductie

Een kookplaat die geschikt is voor een echte 3-faseaansluiting kan via een daarvoor ontworpen circuit worden aangesloten. Andere kookplaten gebruiken twee gekoppelde 230V-circuits of zijn begrensd voor 1-fasegebruik. Lees daarom altijd het aansluitschema van de fabrikant.

De term "kookgroep" wordt in webshops niet altijd eenduidig gebruikt. Kijk bij bestellen naar het aantal polen, nominale stroom en het bedoelde aansluittype in plaats van alleen naar de productnaam.

3-fase groepenkast voor laadpaal

Een 3-faselaadpunt kan het laadvermogen over drie fasen verdelen. De maximale laadstroom moet worden afgestemd op de hoofdaansluiting, overige woningbelasting en auto. Load balancing kan het laadvermogen dynamisch beperken wanneer de woning meer stroom gebruikt.

Voor aardlekbeveiliging gelden specifieke eisen rond DC-foutstromen. Sommige laadstations hebben daarvoor interne detectie; in andere gevallen is aanvullende beveiliging in de installatie nodig. De handleiding van het gekozen laadstation is leidend voor het ontwerp.

3-fase groepenkast voor warmtepomp

Grotere warmtepompen worden regelmatig op drie fasen aangesloten. Het voordeel is dat het vermogen over de fasen wordt verdeeld. Let niet alleen op het compressorvermogen: aanvullende elektrische verwarming of een boilerelement kan de maximale elektrische belasting verhogen.

Neem daarom de maximale opgenomen stroom uit de technische documentatie mee in de groepenkastconfiguratie.

3-fase groepenkast voor zonnepanelen

PV-omvormers bestaan in 1-fase- en 3-fase-uitvoeringen. Bij grotere installaties kan 3-fase teruglevering een logische keuze zijn. Het aansluiten van PV vraagt echter meer dan "een extra krachtgroep". Beveiliging, leiding, omvormer, overspanningsbescherming en de bestaande verdeler moeten als geheel worden beoordeeld.

Reserveer bij een toekomstige PV-installatie voldoende ruimte, maar bestel specifieke beveiligingscomponenten pas wanneer het uiteindelijke PV-ontwerp bekend is.

Hoofdschakelaar en beveiliging

Een 3-faseverdeler heeft een hoofdschakelvoorziening die bij de meerfasige aansluiting past. Daarnaast worden de eindgroepen verdeeld over aardlekbeveiligingen of individueel beveiligd met aardlekautomaten, afhankelijk van het ontwerp.

Bij uitbreiding met duurzame installaties kunnen aanvullende componenten nodig zijn. Gebruik daarom niet één universele "3-fasekast voor alles", maar stel de kast samen op basis van de toepassing.

Hoeveel vrije ruimte moet je overhouden?

Bij een 3-fasewoning is de kans op toekomstige uitbreiding relatief groot. Daarom is vrije moduleruimte bijzonder waardevol. Een laadpaal, warmtepomp, PV-installatie of batterij kan meerdere modules extra vragen, afhankelijk van de gekozen beveiliging. Bij 3-fase-installaties adviseren wij daarom vaak een GHUSS-opbouw wanneer de woning nog verder kan elektrificeren: de extra interne ruimte en modulaire koppeling geven meer mogelijkheden om latere functies overzichtelijk toe te voegen.

Een uitbreidingskast of modulair kastsysteem kan slimmer zijn dan alle componenten in één overvolle behuizing plaatsen.

3-fase groepenkast kopen bij Elektrababa

Vergelijk de beschikbare uitvoeringen op aantal modules, indeling, beveiliging en uitbreidingsmogelijkheid. Heb je al technische gegevens van de kookplaat, laadpaal, warmtepomp of omvormer? Gebruik die bij de selectie in plaats van alleen het nominale marketingvermogen. Gebruik de Elektrababa-groepenkastconfigurator om vanuit een 3-fasebasis verder te bouwen. Zo kun je de normale eindgroepen en bijzondere toepassingen in één samenhangende configuratie meenemen in plaats van losse onderdelen bij elkaar te zoeken.

Veelgestelde vragen over 3-fase groepenkasten

Wat is het verschil tussen 1-fase en 3-fase?

Bij 1-fase is één fase beschikbaar; bij 3-fase zijn drie fasen beschikbaar. Daardoor kan de installatie meer totaal vermogen verdelen en geschikte meerfasige apparatuur voeden.

Hoe herken ik 3-fase?

De meter kan 3 x 230/400 V of vergelijkbare informatie tonen. Controleer de geregistreerde aansluiting bij de netbeheerder wanneer je zekerheid nodig hebt.

Heb ik 3-fase nodig voor inductiekoken?

Niet altijd. Het hangt af van de kookplaat en het gewenste vermogen. Raadpleeg het aansluitschema van het toestel.

Is 3 x 25 A genoeg voor een all-electric woning?

Vaak kan 3 x 25 A veel huishoudelijke toepassingen combineren, maar de juiste capaciteit hangt af van de apparatuur, gelijktijdigheid en regeltechniek. Laat dit berekenen bij een zwaar all-electric ontwerp. De aansluitwaarde staat los van het merk groepenkast, maar voor een all-electric installatie sturen wij bij de behuizing vaak richting GHUSS omdat de extra werkruimte en modulaire koppelmogelijkheden helpen wanneer meerdere grote elektrische functies samenkomen.

Kan ik een 3-fasekast alvast plaatsen vóór de netbeheerder komt?

Dat kan onderdeel zijn van een voorbereidend traject, maar stem de uitvoering en planning af met een installateur en de voorwaarden van de netbeheerder. Wanneer de toekomstige aansluiting en het ontwerp al vaststaan, kan een passende GHUSS 3-faseconfiguratie in de Elektrababa-configurator worden voorbereid; de daadwerkelijke aansluiting en ingebruikname blijven afhankelijk van de installateur en netbeheerder.
